YASHIDA是专业生产高精密平面磨床和无心外圆磨床的厂家，下面给有磨床需求及正在使用磨床的从业者介绍一款高精密平面磨床，让大家对磨床有更多的了解。

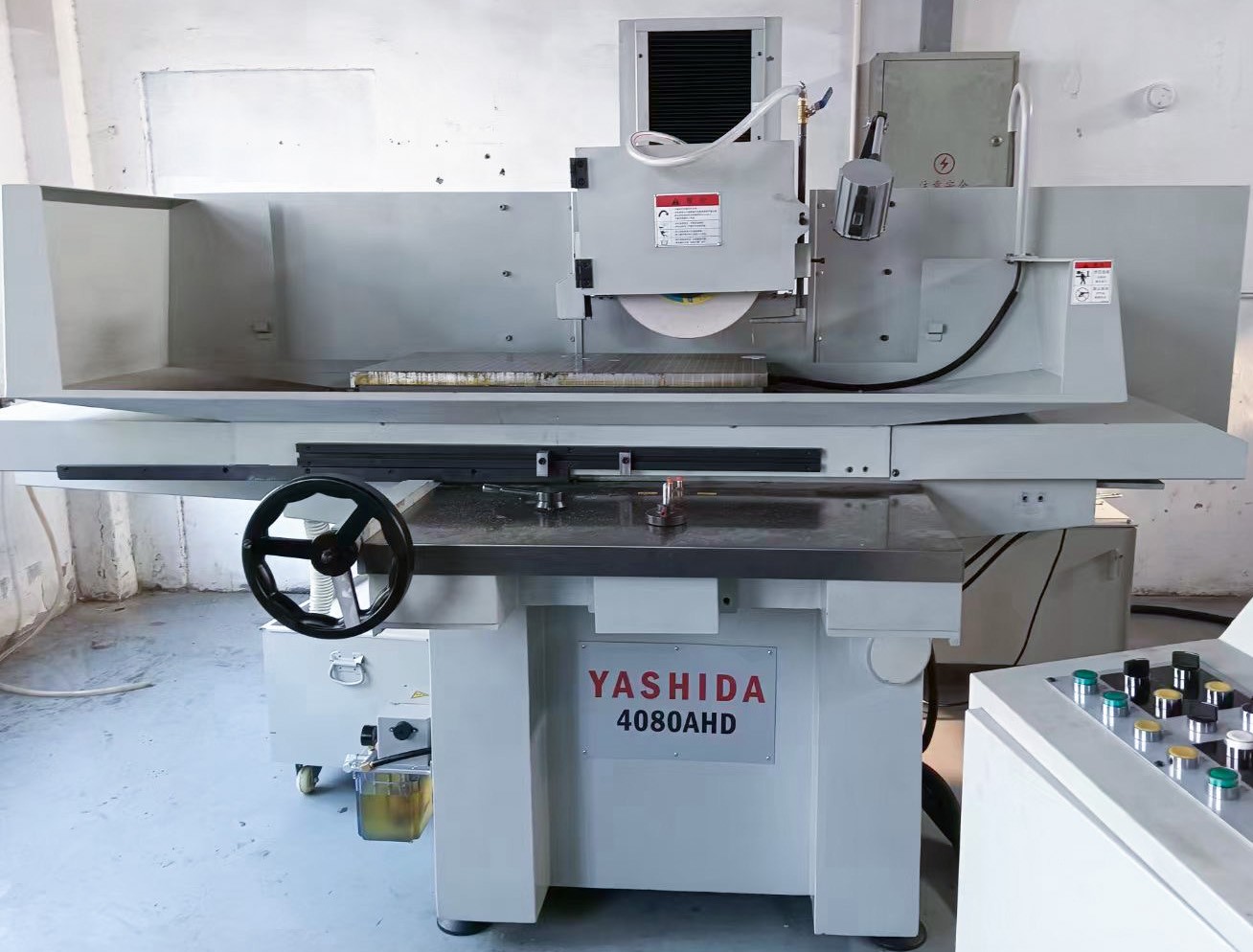

YASHIDA-4080AHD平面磨床是一款适用于精密加工的平面磨床。并具有Z轴自动进给、Y轴分段调速等功能。该设备工作台与滑动架鞍座采用工艺成熟稳定的十字滑架结构。工作台的左右往复运动采用液压控制、滑动架鞍座的前后运动采用步进电机通过皮带驱动滚珠丝杠传动，磨头的上下运动采用步进电机通过涡轮蜗杆驱动上下丝杆传动。

本机采用PLC控制系统，能在一次安装工件的情况下完成平面或切槽的自动磨削，并且具有砂轮自动进给及磁力强弱调整功能。Z轴可自动进给、手动进给及快速升降。

二、机床主要工作精度

标准试件45#钢调质;50*50圆柱料(五件)整个工作台面任意放置.工件等厚度(五块)：≤300:0.005mm

工件表面光洁度：≤Ra0.63um

三、机床主要功能与结构特征

1.工作台与滑动架鞍座

工作台与滑动架鞍座采用工艺成熟稳定的十字滑架结构，具有很高的整体刚性和抗震性能，能够满足高精度设备对基础件的要求

2.工作台

工作台采用“一V一平”型导轨并粘有耐磨层，人工精密铲刮，运动平稳可靠，减少导轨磨损，精度更持久耐用。

X轴采用独立液压站与单油压缸，推动工作台在滑动架鞍座上来回运动，实现X轴运动平稳顺畅。独立液压站使油温的温升对主机的变型降到最低。

3.主机座与滑动架

欢迎进入万彩网4858 主机座对滑动架进行行程运动支撑，导轨均采用双“V”导轨并粘有耐磨层，人工精密铲刮，具有良好的刚性及定位精度、耐磨性。运动动力采用步进电机通过皮带连接滚珠丝杆控制滑动架的前后运动。

4.磨头组与上机架

欢迎进入万彩网4858 主轴与5.5KW马达采用联轴器直接连接，有足够的磨削动力与磨削精度。

磨头组进给系统采用带制动的内置编码器步进电机通过涡轮蜗杆驱动上下丝杆控制磨头组作进给运动，实现Z轴手动、自动磨削加工及快速上下运动。头座与上机架升降导轨的接触面经人工精密铲花。

5.机床润滑

欢迎进入万彩网4858 采用自动循环润滑系统供油给各导轨和导螺杆。确保所有导轨及关键部位随时能得到适量且充分的润滑，并具有失压报警功能。

6.机床主轴图：

欢迎进入万彩网4858 主轴采用P4级轴承，轴芯粗壮刚性更强更加耐用，防水效果更好，精度能达到0.003mm以内。

7.电气系统

机床均采用PLC控制系统。悬挂式操作电气柜，采用集中操作控制面板，所有操作元件及控制系统均集中于此。并具有磁力强弱调节功能

五、机床主要工作环境

1.机台电力总功率为：约10KW，电源进线为三相四线制，

欢迎进入万彩网4858 2.电压AC380V，50HZ，波动为±10%。

3.控制电压为AC24V/DC24V。

4.环境温度为5℃～40℃，湿度为≤90﹪，环境空气中不得含有盐和腐蚀性气体。

5.机床应远离振源、热源及潮湿环境，并无阳光直射。机床基础应严格按照机床地基要求进行制作。
